性能范圍Specifications
型號
Type公稱壓力Nominal Presure
試驗壓力Test Pressure
工作溫度（℃）Working Temperature
適用介質Suitable
Medium強度（水）（Mpa）
密封（水）空氣（Mpa）
低壓密封空氣（Mpa）
H44W-16P(R)
1.6
2.4
1.8
0.6
≤200
NITRIC ACID
硝酸類
H44W-25P(R)
2.5
3.8
2.8
0.6
≤200
NITRIC ACID
硝酸類
H44W-40P(R)
4.0
6.0
4.4
0.6
≤200
NITRIC ACID
硝酸類

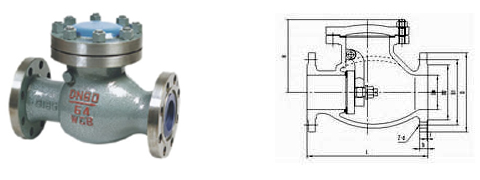

主要連接尺寸和外形尺寸Main connecting and overall dimensions
型號
Type公稱通徑DN
NominalDiameter尺寸（mm）Dimensions
L
D
D1
D2
b
Z-φd
H44W-16P(R)
40
200
145
110
85
19
4-18
140
50
230
160
125
100
20
4-18
148
65
290
180
145
120
20
4-18
160
80
310
195
160
135
22
8-18
172
100
350
215
180
155
22
8-18
178
125
400
245
210
185
24
8-18
250
150
480
280
240
210
24
8-23
255
200
550
335
295
265
26
12-23
295
250
650
405
355
320
26
12-25
442
300
750
460
410
375
30
12-25
450
350
850
520
470
435
34
16-25
540
400
950
580
525
485
36
16-30
555
500
1150
705
608
608
44
20-34
650
