產品說明：

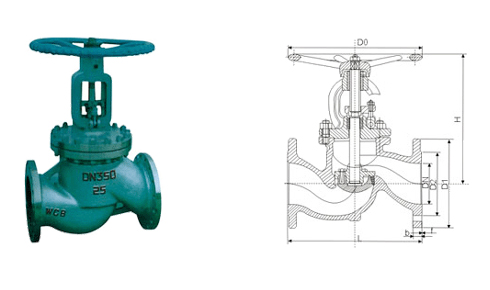

柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密環、手輪等零件組成（如圖）。當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。
在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產品生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了內泄漏、同時閥門開啟矩小、能實現閥門的迅速開啟和關閉。
由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，具有經受長期高溫、高壓而不喪失彈性，所以密封性能可靠，經久耐用。柱塞閥的閥體材料
鑄鋼
鑄鐵
不鐵鋼
含鉬不鐵鋼
WCB
HT200
CF8（304）
CF8M（316）
柱塞閥的密封圈材料
上密封圈材料
下密封圈材料
四氟乙烯加柔性石墨（PTFE）
四氟乙烯加柔性石墨（PTFE）
法蘭連接柱塞閥的主要結構尺寸
柱塞閥的密封圈材料
上密封圈材料
下密封圈材料
四氟乙烯加柔性石墨（PTFE）
四氟乙烯加柔性石墨（PTFE）
法蘭連接柱塞閥的主要結構尺寸
公稱通徑 DN(mm
15
20
25
32
40
50
65
80
100
125
150
200
250
主要外形尺寸
及連接尺寸(mm)L
130
150
160
180
200
230
290
310
350
400
480
600
650
D
95
105
115
135
145
160
180
195
215
245
280
335
405
D1
65
75
85
100
110
125
145
160
180
210
240
295
355
D2
45
55
65
78
85
100
120
135
155
185
210
265
320
b
14
14
14
16
16
16
18
20
20
22
24
26
30
Z-φd
4-φ14
4-φ14
4-φ14
4-φ18
4-φ18
4-φ18
8-φ18
8-φ18
8-φ18
8-φ18
8-φ23
12-φ23
12-φ25
H
133
140
165
180
200
226
267
300
340
388
410
498
580
重量
kg
3.5
4.5
6.0
8.8
11.5
15.5
22
30
42
61
87
153
235
2.5-MPa U41SM-25 U41SM-25P U41SM-25R
公稱通徑 DN(mm
15
20
25
32
40
50
65
80
100
125
150
200
250
主要外形
尺寸及連
接尺寸(mm)L
130
150
160
180
200
230
290
310
350
400
480
600
650
D
95
105
115
135
145
160
180
195
230
270
300
360
425
D1
65
75
85
100
110
125
145
160
190
220
250
310
370
D2
45
55
65
78
85
100
120
135
160
188
218
278
332
b
16
16
16
18
18
20
22
22
24
28
30
34
36
Z-φd
4-φ14
4-φ14
4-φ14
4-φ18
4-φ18
4-φ18
8-φ18
8-φ18
8-φ23
8-φ25
8-φ25
12-φ25
12-φ30
H
133
140
165
180
200
230
230
300
340
388
410
498
580
重量
kg
3.6
4 5
6
8.8
12
16
22
32
42
70
95
180
260
4.0-MPa U41SM-40 41SM-40P U41SM-40R
公稱通徑 DN(mm
15
20
25
32
40
50
65
80
100
125
150
200
250
主要形尺
及連接尺寸
(mm)L
130
150
160
180
200
230
290
310
350
400
480
600
650
D
95
105
115
135
145
160
180
195
230
270
300
375
445
510
570
D1
65
75
85
100
110
125
145
160
190
220
250
320
385
450
515
D2
45
55
65
78
85
100
120
135
160
188
218
282
345
408
465
D6
40
51
58
66
76
88
110
121
150
176
204
260
313
364
422
b
16
16
16
18
18
20
22
22
24
28
30
32
42
46
52
Z-φd
4-φ14
4-φ14
4-φ14
4-φ18
4-φ18
4-φ18
8-φ18
8-φ18
8-φ23
8-φ25
8-φ25
12-φ30
12-φ34
16-φ34
16-φ34
H
133
140
165
180
200
230
267
300
340
388
410
498
580
1000
1130
重量
kg
3.6
4.5
6
8.8
12
16
22
32
42
70
95
180
260
480
690
