蝶閥是用隨閥桿轉動的圓形蝶板作啟閉件，以實現啟閉動作的閥門。蝶閥主要作截斷閥使用，亦可設計成具有調節或截斷兼調節的功能。目前蝶閥在低壓大中口徑管道上的使用越來越多。
1、蝶閥的主要優點
(1)結構簡單、體積小、重量輕。對夾式蝶閥該特點尤其顯著。
(2)流體阻力較小。中大口徑的蝶閥，全開時的有效流通面積較大。
(3)啟閉方便迅速而且比較省力。蝶板旋轉90°角即可完成啟閉。由于轉軸兩側蝶板受介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小。
(4)低壓下可實現良好的密封。大多蝶閥采用橡膠密封圈，故密封性能良好。
(5)調節性能較好。通過改變蝶板的旋轉角度可以較好的控制介質的流量。

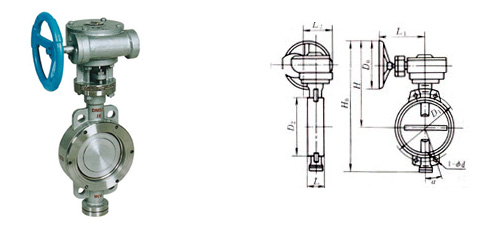

連接尺寸
通徑DN	10C				16C				25C
通徑DN	L	D	D1	Z-Φd	L	D	D1	Z-Φd	L	D	D1	Z-Φd
50	43	160	125	-
65	46	180	145	-
80	46	195	160	-
100	52	216	180	2-Φ18	64	240	180	4*18	64		190	4*22
125	56	246	210	2-Φ18	70	240	210	4*18	70	160	220	4*26
150	56	290	240	2-Φ23	76	240	240	4*22	76	160	250	4*26
200	60	336	295	4-Φ23	89	240	295	Φ22	89	240	310	Φ26
250	68	392	350	8-Φ23	114	240	355	Φ26	114	240	370	Φ30
300	78	440	400	8-Φ23	114	316	410	Φ26	114	316	430	Φ30
350	92	500	460	12-Φ23	127	316	470	Φ26	127	316	490	Φ33
400	102	564	515	12-Φ26	140	316	525	Φ30	140	316	550	Φ36
450	114	615	565	16-Φ26	152	316	585	M27	152	316	600	M33
500	127	670	620	16-Φ26	152	316	650	Φ32	152	316	660	M33
600	154	785	725	16-Φ30	178	520	770	Φ36	178	520	770	Φ38
700	165	900	840	20-Φ30	229	520	840	M33	229	520	875	M36
800	190	1020	950	20-Φ34	241	520	950	M36	241	520	990	M42
1000	216				300	640	1170	M39	300	640	1210	M52
1200	254
1400	297
1600	318
1800	356
2000	406
