Z41T楔式閘閥

閘閥是最常用的截斷閥之一，主要用來接通或截斷管路中的介質，不適用于調節介質流量，閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。
1、閘閥的主要優點
(1)流體阻力小，閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小
(2)啟閉較省力，啟閉時閘板運動方向與介質流動方向相垂直，與截止閥相比、閘閥的啟閉較為省力。
(3)介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截斷的目的。便于安裝，適用于介質的流動方向可能改變的管路中。

型號	公稱壓力MPa	試驗壓力MPa			工作溫度	使用介質
		強度	密封（液）	低壓密封（氣）
Z41H(T)-10	1.0	1.5	1.1	0.6	≤200℃	水、蒸汽
Z41H(T)-10C

楔式閘閥　　主要零件材料

型號	閥體	閥蓋	閘板	閥桿螺母	閥桿	填料
Z41H(T)-10	灰鑄鐵		灰鑄鐵	銅	不銹鋼	油浸石棉盤根
Z41H(T)-10C	鑄鋼

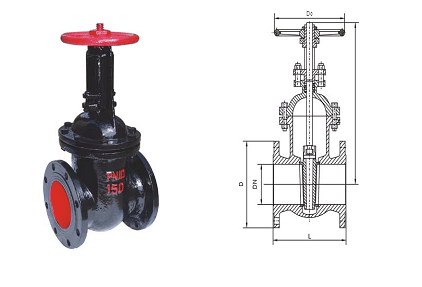

楔式閘閥　　主要外形尺寸(法蘭尺寸按 JB78 PN1.0MPa規定）

口徑 DN(mm)	Z41H(T)-10(10C)
口徑 DN(mm)	L	D	H	H1	D0
40	165	145	250	295	160
50	180	160	270	325	180
65	195	180	300	380	180
80	210	195	330	420	200
100	230	215	410	520	200
125	255	245	470	610	240
150	280	280	550	710	240
200	330	335	700	915	320
250	380	390	830	1095	320
300	420	445	960	1275	400
350	450	500	1130	1500	400
400	480	565	1345	1760	500
450	510	615	1450	1920	500
500	540	670	1650	2170	720
600	600	780	-	-	-
700	660	895
800	720	1010
900	780	1110
1000	840	1220
1200	960	1450	-	-	-
