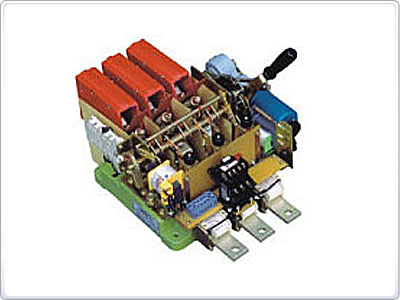

適用范圍 DW16系列萬能式斷路器(以下簡稱斷路器)，主要用于交流50Hz，額定電流為100A～4000A；額定工作電壓為400V或690V的配電網絡中，用來分配電能、保護線路和電源設備免受過載、欠電壓、短路等故障的危害。在正常條件下，可作為線路不頻繁轉換之用。額定電流100A至630A的斷路器也可在交流50Hz、400V網絡中用來保護電動機過載、欠電壓和短路。并可作為變壓器中性點直接接地的TN配電系統中單相金屬性對地短路保護。
本產品符合GB14048.2、JB8590.2及相關標準主要技術參數及性能
●斷路器的主要參數
型號殼架等級額定電流 A額定電流In A額定工作
電壓Ue V額定絕緣
電壓Ui V額定極限短路分?jǐn)嗄芰cu KA額定極限短路分?jǐn)嗄芰cs KA飛弧距離mm進線方式400V690V400V690VDW16-630630100，160，200，250，315，400，630400
69069030202515250上進線DW16-20002000800，1000，1600，200050303020350上進線
或
下進線DW16-400040002500，3200，4000，80405030
●過電流脫扣器電流整定值及其準確度
殼架等級額定電流 A額定電流 A長延時瞬時配電用
保護電動機用
630100 160 250 315 400 630（0.64-1.0）In（3-6）In（5-10）In2000800 1000 1600 2000（3-6）In-40002500 3200 4000
